Схема управления двигателем Камаз Камминс: основные принципы и механизмы.

Камаз камминз схема управления двигателем представляет собой комплексную систему, обеспечивающую эффективность работы и надежную работу двигателей. Она основана на использовании современных технологий и компонентов, таких как датчики, реле и электромагниты.

Главным элементом системы является электронный блок управления, который контролирует все процессы и параметры работы двигателя. Этот блок управления инициирует и контролирует все этапы работы двигателя, включая подачу топлива и моменты зажигания. Кроме того, блок управления отслеживает работу двигателя и при возникновении ошибок генерирует соответствующие сигналы и коды ошибок.

Ошибки и нарушение работы двигателя могут возникать по различным причинам. Например, ошибки могут возникать при неправильной настройке параметров двигателя или при нарушении работы его элементов, таких как реле или электромагнит. Также ошибки могут быть связаны с неисправностями в системах защиты или различных датчиках и датчиках давлений.

Датчик давления масла КАМАЗ – Где расположен и как поменять

Расположение датчика давления масла на КАМАЗе может отличаться в зависимости от модели и года выпуска автомобиля. Однако, обычно датчик установлен на блоке цилиндров, возле фильтрующего элемента, на масляном коллекторе.

Процедура замены датчика давления масла

Для замены датчика давления масла на КАМАЗе вам потребуется:

1. Отключите аккумулятор, сняв с него клемму с минусовым напряжением.
2. Отсоедините разъем электрической цепи датчика.
3. Снимите датчик, используя соответствующий ключ или рейку.
4. Поменяйте старый датчик на новый, установив его в том же месте, где находился старый.
5. Соедините разъем электрической цепи датчика.
6. Подключите клемму с минусовым напряжением к аккумулятору.

После установки нового датчика давления масла КАМАЗ необходимо выполнить настройку. Для этого можно воспользоваться специальной программой диагностики, подключившись к электронной системе управления автомобилем. В процессе настройки можно изменить границы при которых будет включаться лампа check, а также настроить работу датчика при превышении давления масла или его выходе за пределы нормы.

Чтение блинк-кода с помощью вкладки клиента Cummins INLINE 5

Если вы хотите продолжать чтение блинк-кода во время движения, установите реечный ключ в нажатое положение (он должен нажимать на контакт замыкания). При возникновении неисправностей, блинк-код будет отображаться на дисплее. Коды неисправностей при возникновении проблем с датчиком давления масла на КАМАЗе приведены в таблице.

Давление масла на КАМАЗе можно контролировать с помощью датчика давления масла и лампы check, которая загорается при превышении давления масла или его выходе за пределы нормы. Если давление масла превышает установленные значения, лампа check будет загораться и выключаться с определенным интервалом.

Датчик давления масла КАМАЗ играет важную роль в обмене информацией о давлении и расходе масла между двигателем и электронной системой управления. При возникновении неисправностей с датчиком давления масла, рекомендуется обратиться к специалистам для диагностики и помощи в устранении проблемы.

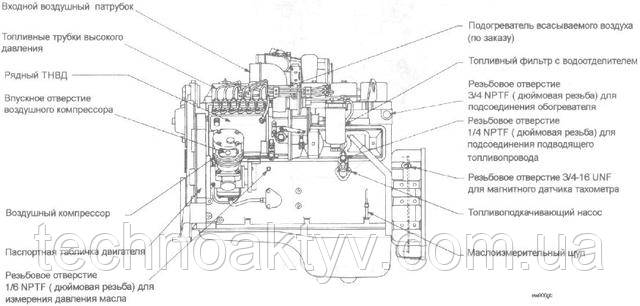

Схема двигателя Cummins 6ISBe

Двигатель Cummins 6ISBe оснащен электронной системой управления, которая регулирует работу двигателя в различных режимах и ситуациях. Система управления включает в себя различные элементы и компоненты, которые отвечают за формирование и доставку топлива, управление цикловой работы двигателя, настройку зазора клапанов и другие функции.

Одним из основных элементов системы управления двигателя является блок управления двигателем (ECM), который контролирует и регулирует работу различных систем. ECM получает информацию от различных датчиков, которые контролируют параметры работы двигателя, такие как температура охлаждающей жидкости, давление масла, расход воздуха и другие параметры. На основе этой информации ECM принимает решения и управляет работой двигателя.

Для диагностики и настройки двигателя Cummins 6ISBe используется специальное оборудование, такое как тестер Cummins Insite, которое позволяет считывать неисправности, проверять состояние систем и устранять ошибки. Также возможно использование блока управления двигателя для диагностики и настройки.

При возникновении ошибки в работе двигателя, система управления может вывести на приборную панель ошибку в виде блинк-кода или сообщение. С помощью данного сообщения можно определить причину возникновения ошибки и принять меры по ее устранению. Также система управления может выполнять самодиагностику и установку параметров работы двигателя.

Система впрыска топлива

Система впрыска топлива двигателя Cummins 6ISBe включает в себя топливный насос и форсунки, которые обеспечивают дозированное впрыскивание топлива в цилиндры двигателя. Регулирование впрыска топлива осуществляется блоком управления двигателем, который получает информацию от различных датчиков, чтобы управлять работой системы впрыска.

Система управления зазором клапанов

Система управления зазором клапанов отвечает за правильную настройку зазоров клапанов в процессе работы двигателя. Блок управления двигателем осуществляет контроль и регулировку зазоров клапанов при необходимости. Для проведения настройки зазоров клапанов используется специальное оборудование и инструменты.

Система охлаждения

Система охлаждения двигателя состоит из насоса охлаждающей жидкости, радиатора, термостата и других компонентов. Система охлаждения отвечает за поддержание оптимальной температуры работы двигателя. Блок управления двигателем контролирует работу системы охлаждения, регулируя скорость вращения вентилятора и другие параметры.

Система выпуска отработанных газов

Система выпуска отработанных газов обеспечивает отвод отработанных газов из цилиндров двигателя в атмосферу. Система выпуска отработанных газов включает в себя выпускной коллектор, глушитель, катализатор и другие компоненты. Работа системы выпуска отработанных газов контролируется блоком управления двигателем.

Система воздушного питания

Система воздушного питания обеспечивает подачу свежего воздуха в цилиндры двигателя для сжигания топлива. Система воздушного питания включает в себя воздушный фильтр, турбокомпрессор и другие компоненты. Блок управления двигателем контролирует работу системы воздушного питания, регулируя давление воздуха и подачу топлива.

Символ	Описание
Заводская установка	Заводская установка
Отправитель	Отправитель сигнала
Установка/демонтаж	Установка/демонтаж прибора

Электронная система управления двигателями

ЭСУД (электронная система управления двигателями) контролирует такие процессы, как впрыскивание топлива, зажигание, режимы работы клапанов и температуру масла. Также система отвечает за эффективное формирование рабочего цикла двигателя, обеспечивая его оптимальную работу и экономию топлива.

Управление двигателем происходит с помощью электронного контроллера двигателя, который принимает информацию от датчиков и других вспомогательных устройств. Во время старта двигателя система контролирует замыкание контактного выключателя стартера и регистрирует это как сигнал для начала работы.

Схема управления двигателями включает в себя контрольные блоки, датчики и различные клапаны. Контроллер и датчики взаимодействуют между собой и обмениваются данными, необходимыми для правильной работы двигателя. При возникновении ошибки в системе, включается диагностический режим, который выдает соответствующие коды неисправностей.

Описание работы системы управления двигателем:

Событие	Описание
Включение ключа	Контроллер получает питание от аккумулятора и готов к работе.
Зависимость от положения педали газа	Контроллер управляет клапаном впрыска топлива в зависимости от положения педали газа.
Исполнение команд от датчиков	Контроллер получает данные от датчиков коленчатого вала, температуры масла и других параметров, и управляет двигателем с учетом этих значений.
Запуск двигателя	Контроллер активирует стартерный мотор, контролирует его работу в течение нескольких секунд и переключается в основной режим работы.
Работа в заданных режимах	Контроллер поддерживает работу двигателя в требуемых режимах и оптимальных параметрах.

Диагностические коды системы:

Система электронного управления двигателя может выдавать ошибки в виде диагностических кодов, которые помогают определить источник неисправности. Для каждой ошибки соответствует определенный код. Для расшифровки кодов используется специальная таблица ошибок, предоставляемая производителем.

В случае возникновения ошибки, система включает контрольную лампу «Check Engine» на приборной панели, которая горит при наличии ошибки. Для сброса ошибки и выключения лампы необходимо устранить причину неисправности и осуществить соответствующую процедуру сброса.

Функции масляного датчика Cummins

Расположение и функции масляного датчика

Масляный датчик Cummins обычно расположен на коленчатом валу двигателя и подключен к электронной системе управления. Он оснащен датчиком, который измеряет параметры масла и передает соответствующие сигналы на электронный блок управления двигателем (ЭБУ). В зависимости от полученной информации, ЭБУ принимает необходимые меры для обеспечения нормальной работы двигателя, включая настройку системы смазки.

Главные функции масляного датчика Cummins:

Функция	Описание
Контроль уровня масла	Масляный датчик проверяет уровень масла в двигателе и передает информацию на приборную панель автомобиля. Если уровень масла слишком низкий, ЭБУ может остановить двигатель для предотвращения его повреждения.
Контроль давления масла	Масляный датчик проверяет давление масла в системе смазки и передает соответствующую информацию на ЭБУ. Если давление масла ниже требуемого уровня, ЭБУ может прекратить движение автомобиля или установить ограничение скорости для предотвращения возможных повреждений двигателя.
Контроль температуры масла	Масляный датчик измеряет температуру масла и передает информацию на ЭБУ. Он помогает определить подходящий режим работы двигателя для обеспечения его оптимальной работоспособности.

Диагностика и настройка масляного датчика

Для диагностики и настройки масляного датчика Cummins применяются специальные средства, такие как электронные диагностические приборы. С их помощью можно проверить состояние и функционирование датчика, а также скорректировать параметры работы системы смазки. Обычно для диагностики используются таблицы с кодами неисправностей (OBDII), которые позволяют быстро определить возможные проблемы и провести необходимые вмешательства.

Important:

В двигателях Cummins современных автомобилей используются электронные системы управления, которые имеют несколько датчиков масла. Например, в двигателе ISBe могут использоваться масляные датчики на коленчатом валу, на блоке цилиндров и в других местах, где это необходимо. Важно учесть, что датчики могут быть разными по своим характеристикам и функциям в различных автомобилях и двигателях Cummins.

Это было краткое описание основных функций и свойств масляного датчика Cummins. Для более подробной информации и правильной настройки рекомендуется обратиться к сервисному руководству конкретной модели автомобиля или системы управления двигателем Cummins.
